Насосные станции с преобразователем частоты – это прибор, регулирующий процесс водоснабжения без участия человека. Включается в большинстве моделей еще на этапе изготовления конструкции. В сложные типы насосов вместо преобразователей встраивают микропроцессоры. В более простых моделях, где преобразователь отсутствует, существует необходимость в его приобретении и установке.

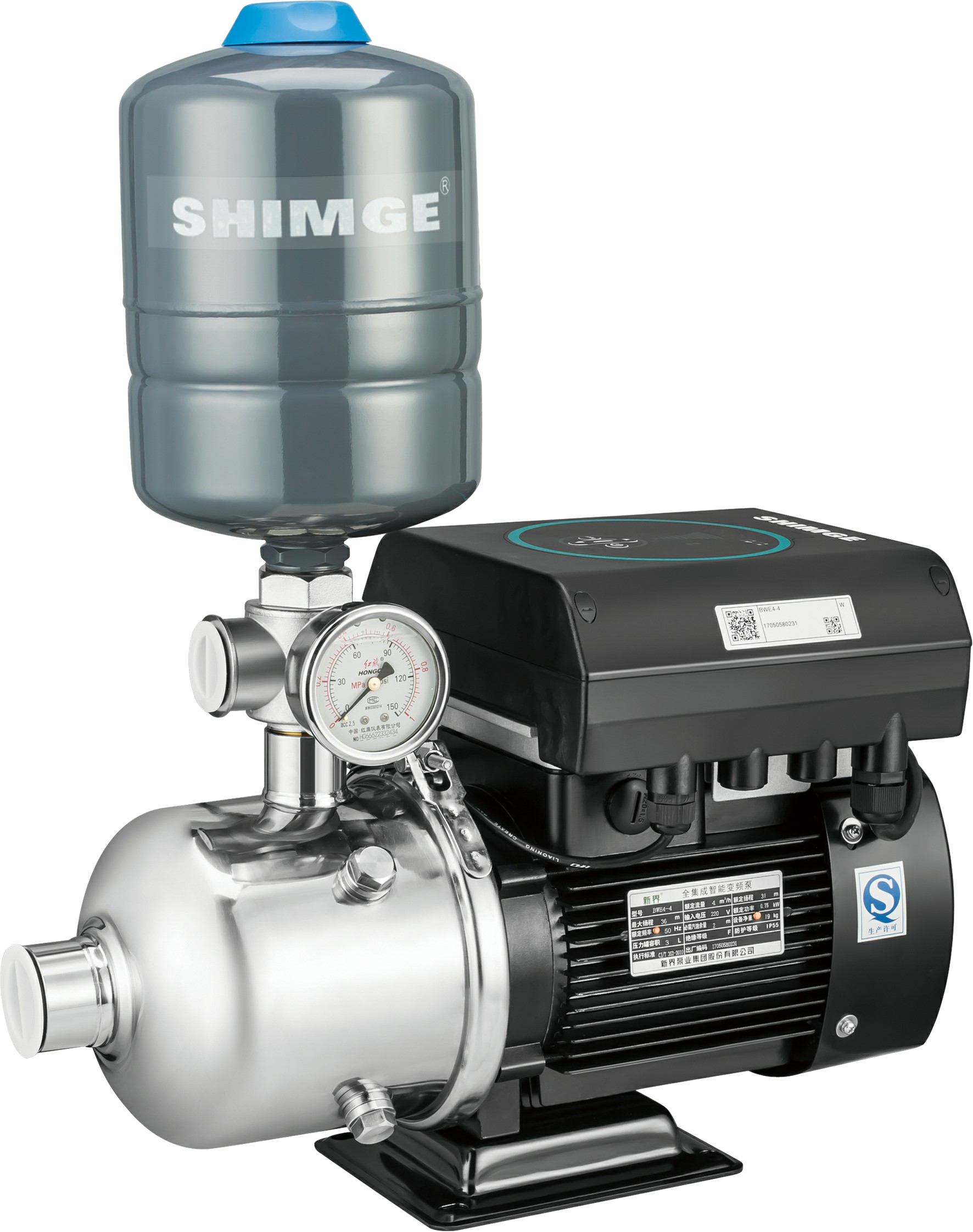

Насосная станция с частотным преобразователем
Инвертор регулирует работу насосной системы лучше, чем реле, выполняя функционал автоматики, регулирующей рабочий процесс.
- Защищает двигатель насоса от износа, снижая подачу электричества и частоту вращения.
- Увеличивает срок службы насоса, ликвидируя скачки электричества.
- Не допускает образования в трубах давления больше нормативного.
- Экономит электроэнергию
Принцип работы и устройство
Инверторный преобразователь в составе насосной станции – сложное электротехническое устройство.В комплект входят:
- датчик давления — определяет основные показатели работы системы;
- логический преобразователь — сопоставляет информацию датчика давления с вводными данными;
- блок управления.
При изменении давления в трубах снижается подача воды. Датчик определяет, что параметры уровня давления в гидробаке ниже установленных, и отправляет сигнал на логический преобразователь, который запускает мотор. Набор оборотов работы мотора происходит плавно, что дает системе возможность снизить гидравлические нагрузки. В современных моделях частотных преобразователей существует возможность установки времени начала работы мотора от 5 до 30 секунд.
Во время запуска мотора датчик давления постоянно отправляет информацию о давлении в трубах на логический преобразователь. Когда показатель достигнет необходимого уровня, блок управления приостанавливает набор оборотов мотора, продолжая поддерживать заданные параметры. Когда точка водозабора, использующая насос с инвертором, станет выкачивать увеличенные объемы воды, инвертор повысит обороты, что приведет к увеличению производительности и повышению давления воды в трубах.
Особенности
Насосная станция в специально подготовленное место с обязательным соблюдением требований, обеспечивающих корректное функционирование. Для качественной установки необходимо соблюсти следующие условия:- необходимо устанавливать в хорошо проветриваемых местах;
- диапазон температур в помещении должен быть от 10 до 45 градусов и влажность не более 90%;
- нельзя допускать попадания воды на устройство;
- не устанавливать преобразователь в местах с повышенной пожароопасностью;
- исключить возможность воздействия прямых солнечных лучей;
- устанавливать на твердую жесткую основу, не подверженную вибрациям;
- не устанавливать в местах электромагнитного излучения.
Преимущества и недостатки
Преимущества использования ЧП- поддержка постоянного давления в системе вне зависимости от количества потребляемой воды;
- защита водопроводной магистрали от гидроударов, как следствие, возможное исключение гидроаккумулятора из системы;
- использование преобразователя позволяет двигателю работать в щадящем режиме;
- экономия электроэнергии до 50%;
- удобство управления и простота использования.
Частотник работает, заменяя некоторые автоматические процессы. Стоимость прибора высока, но затраты на покупку и использование окупаются за год.
К недостаткам относятся:
- цена существенно выше насоса без частотного преобразователя;
Правильное применение автоматики делает выгодным, удобным и простым процесс использования. Чтобы насосное оборудование служило длительное время, а эксплуатация была простой, необходимо точно следовать инструкциям.
